HCNU209-E-XL-TVP2-hengergörgős csapágy

Fő dimenziók és teljesítményadatok

d	45 mm	Furat átmérője
D	85 mm	Külső átmérő
B	19 mm	Szélesség
Cr	61,000 N	Alap dinamikus teherbírás, radiális
C0r	60,000 N	Alapvető statikus terhelés, radiális
Ca	4,950 N	Fáradási terhelési határ, radiális
nG	10,200 1/perc	Sebesség korlátozása
nϑr	7,100 1/perc	Referencia sebesség
≈m	0,355 kg	Súly

Szerelési méretek

dbenne vagyok	52 mm	Minimális átmérőjű tengely váll
degy max	54 mm	A tengely vállának maximális átmérője
db perc	57 mm	Minimális tengely váll
Degy max	78 mm	A ház vállának maximális átmérője
regy max	1 mm	Maximális mélyedési sugár
rA1 MAX	1 mm	Maximális mélyedési sugár

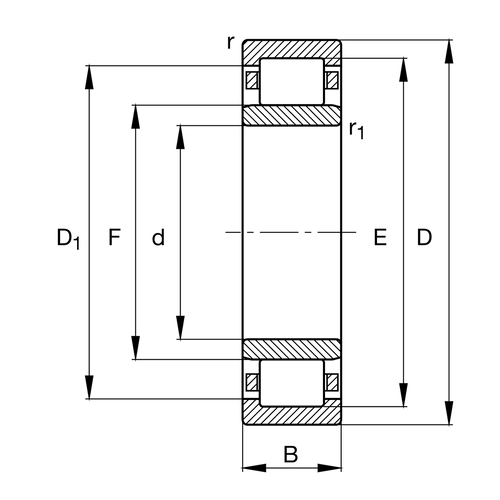

Méretek

rMin	1,1 mm	Minimális letörési méret
r1 perc	1,1 mm	Minimális letörési méret
s	1 mm	Axiális elmozdulás
E	76,5 mm	Versenypálya átmérőjű külső gyűrű
F	54,5 mm	Versenypálya átmérőjű belső gyűrű
D1 perc	73,3 mm	Minimális bordaátmérőjű külső gyűrű

Hőmérséklet tartomány

TMin	-30 fok	Üzemi hőmérséklet min.
Tmax	120 fok	Üzemi hőmérséklet max.



A hengergörgős csapágyak a gördülőcsapágyak népszerű típusai, amelyek nagy radiális teherbírással, alacsony súrlódással és egyszerű kialakítással rendelkeznek. Ezek a csapágyak egy hengeres belső gyűrűből és egy külső gyűrűből állnak, köztük görgőkkel. A hengeres görgőket a belső gyűrű és a külső gyűrű vezeti, így simán és egyenletesen gurulhatnak.
A hengergörgős csapágyak egyik fő előnye, hogy nagyon nagy radiális terhelést is képesek kezelni. A görgők hengeres alakja egyenletesen osztja el a terhelést egy nagy érintkezési felületen, csökkentve a csapágy terhelését. Emiatt a hengeres görgős csapágyak ideálisak nagy igénybevételű alkalmazásokhoz, például építőipari berendezésekben, bányászati ​​gépekben és szélturbinákban.
A hengergörgős csapágyak teherbírásuk mellett alacsony súrlódást és magas működési hatékonyságot is mutatnak. A görgők és a ketrec úgy lett kialakítva, hogy minimálisra csökkentsék a súrlódást és csökkentsék a hőtermelést, javítva a csapágy általános teljesítményét. Ez jobb energiahatékonyságot és hosszabb élettartamot jelent.
A hengergörgős csapágyak felszerelése és karbantartása is egyszerű. Különféle méretben és konfigurációban állnak rendelkezésre, hogy megfeleljenek a különböző alkalmazásoknak, és szükség esetén könnyen cserélhetők vagy javíthatók. Megfelelő kenéssel és karbantartással a hengergörgős csapágyak megbízható és tartós teljesítményt nyújtanak.
A hengergörgős csapágyak néhány gyakori alkalmazása a szerszámgépek, szivattyúk, generátorok és elektromos motorok. Nagy teljesítményük és megbízhatóságuk miatt gyakran használják az autóiparban és a repülőgépiparban is.
Összességében a hengergörgős csapágyak sokoldalú és megbízható megoldást jelentenek a nagy igénybevételű alkalmazásokhoz, ahol a nagy radiális terhelés és az alacsony súrlódás kritikus. Egyszerű kialakításukkal, könnyű beszerelésükkel és karbantartásukkal, valamint a nehéz körülmények között is ellenálló képességükkel ideális választást jelentenek az iparágak és alkalmazások széles körében.

NEM.	d	D	B
NU1013-XL-M1	65	100	18
NJ2205-}E-XL-M1	25	52	18
NU208-E-XL-TVP2	40	80	18
NU2205-E-XL-TVP2	25	52	18
NU1011-XL-M1	55	90	18
NU2204-E-XL-TVP2	20	47	18
N208--XL-M1	40	80	18
NJ208-E-XL-TVP2	40	80	18
NJ208-E-XL-TVP2-C3	40	80	18
NJ208-E-XL-TVP2>A	40	80	18
NJ1012-XL-M1	60	95	18
NU1012-XL-M1	60	95	18
NJ208-E-XL-TVP2-C4	40	80	18
HCNU209-E-XL-TVP2	45	85	19
N209--XL-M1	45	85	19
SL183006-A-XL-2S	30	55	19
NU209-E-XL-M1-P5-R11-18	45	85	19
NU209-E-XL-M1-P5	45	85	19
NU209-E-XL-M1-S{1-C3	45	85	19
RSL183006-XL-RV	30	49.6	19
