240/1120-B-MB-gömbgörgős csapágy

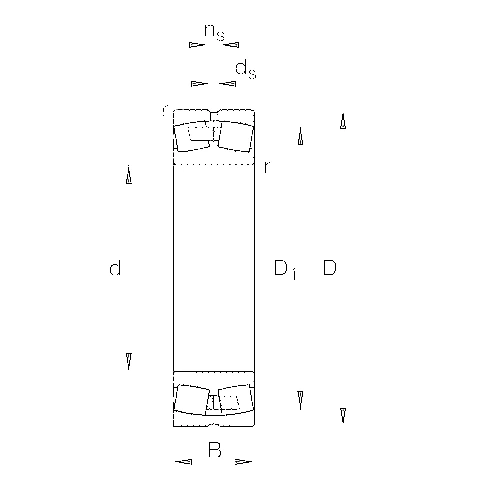

Fő dimenziók és teljesítményadatok

d	1120 mm	Furat átmérője
D	1580 mm	Külső átmérő
B	462 mm	Szélesség
Cr	20,900,000 N	Alap dinamikus teherbírás, radiális
C0r	55,000,000 N	Alapvető statikus terhelhetőség, radiális
Ca	3,300,000 N	Fáradási terhelési határ, radiális
nG	280 1/perc	Sebesség korlátozása
nϑr	113 1/perc	Referencia sebesség
≈m	2.900 kg	Súly

Szerelési méretek

dbenne vagyok	1154 mm	Minimális átmérőjű tengely váll
Degy max	1546 mm	A ház vállának maximális átmérője
regy max	8 mm	Maximális mélyedési sugár

Méretek

rMin	9,5 mm	Minimális letörési méret
D1	1429,7 mm	Furat átmérőjű külső gyűrű
ds	12,5 mm	Átmérőjű kenőnyílás
ns	23,5 mm	A kenőhorony szélessége

Hőmérséklet tartomány

TMin	-30 fok	Üzemi hőmérséklet min.
Tmax	200 fok	Üzemi hőmérséklet max.

Számítási tényezők

e	0.28	Fa/Fr határértéke a diff. X és Y faktorok értékei
Y1	2.45	Dinamikus axiális terhelési tényező
Y2	3.64	Dinamikus axiális terhelési tényező
Y0	2.39	Statikus axiális terhelési tényező



A gömbgörgős csapágyakat nagy sugárirányú és axiális terhelések kezelésére tervezték, még eltolódás és tengelyelhajlás esetén is. Ezek a csapágyak gömb alakú külső futópályával és két sor hordó alakú görgővel rendelkeznek, lehetővé téve számukra, hogy alkalmazkodjanak a külső és a belső gyűrűk közötti szögeltérésekhez. Ez a képesség ideálissá teszi őket olyan alkalmazásokhoz, ahol gyakoriak a tengely elhajlása vagy a szerelési hibák. Ezenkívül robusztus felépítésük hosszú élettartamot biztosít még erős vibráció vagy ütési terhelés mellett is. A továbbfejlesztett kenőcsatornák és tömítések továbbfejlesztett kivitelben tovább csökkentik a súrlódást és a kopást.

Ezek a csapágyak számos előnnyel rendelkeznek, így sokoldalúak és megbízhatóak a különböző alkalmazásokban. Kialakításuk lehetővé teszi jelentős terhelések kezelését, miközben a teljesítményt zord környezetben is megőrzik, így csökkentve a karbantartási és leállási időt. A továbbfejlesztett kialakítás alacsonyabb üzemi hőmérsékletet és meghosszabbított zsírélettartamot is eredményez, növelve az általános hatékonyságot. A hosszú élettartam és a csökkentett karbantartási igény kombinációja sok iparágban költséghatékony választássá teszi a gömbgörgős csapágyakat.

A gömbgörgős csapágyakat széles körben használják az ipari gépekben, különösen a bányászatban, az építőiparban és az anyagmozgató berendezésekben, ahol nagy a terhelés és az eltolódás. Az energiatermelő berendezésekben, például szélturbinákban is elengedhetetlenek, amelyek robusztus és megbízható csapágymegoldásokat igényelnek. Az autóiparban ezeket a csapágyakat nehézgépjárművekben és teherautókban használják, ahol a tartósság és a teherbírás döntő fontosságú. Ezen túlmenően ideálisak a cellulóz- és papíripari papírgyárak számára, ahol nagy terhelésnek és kemény üzemi körülményeknek kell ellenállniuk.

Összefoglalva, a gömbgörgős csapágyak nélkülözhetetlen alkatrészek a különböző iparágakban egyedi kialakításuk és teljesítményjellemzőik miatt. A nehéz terhelések kezelésére, az eltolódások kezelésére és a nagy igénybevételt jelentő környezetben való megbízható működésük miatt kritikus szerepet játszanak a berendezések élettartamának meghosszabbításában és a hatékony működés fenntartásában.

NEM.	d	D	B
240/1120-BK30-MB	1120	1580	462
231/1000-B-MB	1000	1580	462
231/1000-BK-MB	1000	1580	462
240/1120-B-MB	1120	1580	462
232/{710-B-MB	710	1280	450
232/710-BK-MB	710	1280	450
232/710-BK-MB-C3	710	1280	450
232/670-BK-MB	670	1220	438
241/{710-B-MB	710	1150	438
240/1060-B-MB	1060	1500	438
240/1060-BK30-MB	1060	1500	438
241/710-BK30-MB	710	1150	438
240/1060-BK30-MB-C3	1060	1500	438
232/{670-B-MB	670	1220	438
249/1400-MB	1400	1820	425
232/630-BK-MB	630	1150	412
231/900-B-MB	900	1420	412
232/630-B-MB	630	1150	412
241/670-BK30-MB	670	1090	412
240/1000-B-MB	1000	1420	412
