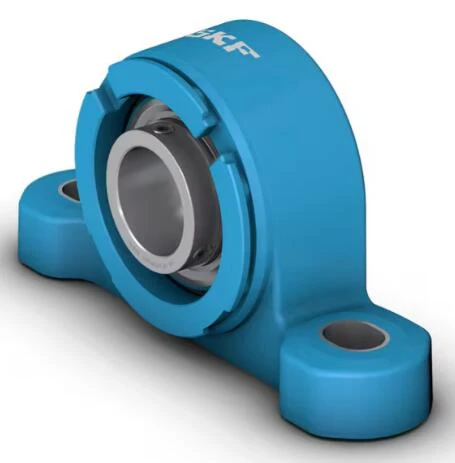

P2BC 104-TPZM-párnablokk golyóscsapágy

A párna (csapágy) golyóscsapágy egységek egy kompozit házba szerelt betétcsapágyból állnak, amely könnyű, de robusztus és kiváló korrózióállósággal rendelkezik. Ez a változat állandó és váltakozó forgásirányú alkalmazásokhoz egyaránt alkalmas. Mindkét oldalán meghosszabbított belső gyűrű van, és a belső gyűrűn lévő rögzítőcsavar meghúzásával rögzíthető a tengelyre, így könnyen felszerelhető. Állandó és váltakozó forgásra tervezveKiváló korrózióállóságKönnyű Újrahasznosítható

A szálláslekérdezés elküldése

Csevegj most

A termék bemutatása

Szabványnak való megfelelés	Nem szabványosított
Célspecifikus	Élelmiszerek és italok felhasználására
Anyag, ház	Kompozit az SKF Food Line számára
Tömítés, csapágy	Mindkét oldalon pecsételjük le és nyomkodjuk
Tömítés típusa, csapágy	Érintkező, ereszcsatorna
Tömítés, egység	Opcionális végburkolat
Bevonat	Horganyzott csapágy

Dimensions - P2BC 104-TPZM

Méretek

d	31,75 mm	Furat átmérője
d₁	≈46,1 mm	A belső gyűrű vállátmérője
D_c	82 mm	Központosító átmérő
H_a	6 mm	Horonymagasság a hátsó tömítéshez
A	40 mm	Alap szélesség
A₁	40 mm	Felső szélesség
A₅	68,6 mm	Szélesség a végburkolattal együtt
B	42,9 mm	A belső gyűrű szélessége
B₄	6 mm	Távolság a reteszelő eszköz oldala és a menetközép között
H	47,6 mm	A gömb alakú ülés középpontjának magassága
H₁	20 mm	Lábmagasság
H₂	93,6 mm	Teljes magasság
J	127 mm	A rögzítőcsavarok közötti távolság
J	max.130 mm	A rögzítőcsavarok közötti távolság
J	min.124 mm	A rögzítőcsavarok közötti távolság
L	169 mm	Teljes hossz
N	14,2 mm	A rögzítőcsavar furatának átmérője
N₁	17,4 mm	A rögzítőcsavar furatának hossza
s₁	25,4 mm	Távolság a zárszerkezet oldala és a versenypálya középpontja között

Számítási adatok

Alapvető dinamikus terhelési besorolás	C	25,5 kN
Alapvető statikus terhelési besorolás	C₀	15,3 kN
Fáradtsági terhelési határ	P_u	0.655 kN
Sebesség korlátozása		3 200 fordulat/perc
		Sebességkorlátozás h6 tengelytűréssel

Szerelési információk

Beállító csavar	G₂	5/16-24 UNF
Hatszögletű kulcsméret rögzítőcsavarhoz		3,969 mm
Az állítócsavar ajánlott meghúzási nyomatéka		6.5 N·m
A rögzítőcsavarok javasolt átmérője, mm	G	12 mm
A rögzítőcsavarok javasolt átmérője, hüvelyk	G	0,5 hüvelyk

A párnablokk golyóscsapágyegységeinek jellemzői

A párnablokk golyóscsapágyak robusztus mechanikai alkatrészek, amelyeket a tengelyek megtámasztására és a sima forgási mozgásra terveztek. Ezek az egységek lényegükben egy tömör rögzítőblokkban elhelyezett csapágyból állnak, amely gyakran öntöttvasból vagy acélból készül. Ennek a tömbnek elkülönülő formája van, amely lehetővé teszi a könnyű felszerelést sík felületre, innen ered a "párnablokk" elnevezés. Maga a csapágy jellemzően mélyhornyú golyóscsapágy, amely nagy radiális és mérsékelt axiális teherbíró képességet biztosít. A párnablokk kialakítása olyan funkciókat tartalmaz, mint a tömített vagy árnyékolt csapágy, amely megakadályozza a szennyeződés és a nedvesség okozta szennyeződést, valamint megőrzi a kenést. Az egységek előre fúrt lyukakkal rendelkeznek a rögzítéshez, így a telepítés egyszerű. Ezenkívül sok párnablokk egység rendelkezik önbeálló képességgel, amely kompenzálja a kisebb tengelyeltéréseket, és csökkenti a csapágy idő előtti meghibásodásának kockázatát.

A párnablokk golyóscsapágyak alkalmazásai

A párnablokk golyóscsapágyak sokoldalú alkatrészek, amelyeket az ipari alkalmazások széles körében használnak. Általában megtalálhatók a gyártóberendezésekben, például a szállítószalagokban, ahol támogatják a forgó tengelyeket és biztosítják a zavartalan működést. A mezőgazdasági gépekben ezek az egységek segítik a különböző mezőgazdasági berendezések hatékony működését, a betakarítógépektől az öntözőrendszerekig. Az autóiparban is kulcsfontosságúak, ahol olyan alkatrészeket támogatnak, mint a tengelytengelyek és a meghajtórendszerek. Egyéb figyelemre méltó alkalmazások közé tartoznak a textilipari gépek, ahol állandó teljesítményt biztosítanak nagy sebességű körülmények között, és a bányászatban, ahol támogatják a nehéz körülmények között működő, nagy teherbírású berendezéseket. Alkalmazkodóképességük és megbízhatóságuk nélkülözhetetlenné teszi őket minden olyan környezetben, ahol a forgó mozgás elengedhetetlen.

A párnablokk golyóscsapágy egységek előnyei

A párnablokk golyóscsapágyak elsődleges előnye abban rejlik, hogy megbízható támogatást és teljesítményt nyújtanak, miközben viszonylag könnyen telepíthetők és karbantarthatók. Robusztus felépítésük tartósságot és hosszú élettartamot biztosít még nehéz körülmények között is, ami minimalizálja az állásidőt és csökkenti a karbantartási költségeket. Számos párnablokk egység önbeálló tulajdonsága lehetővé teszi a tengelyeltérések kezelését, ami növeli a működési stabilitást és meghosszabbítja élettartamukat. Ezenkívül ezeknek az egységeknek a zárt kialakítása megvédi a csapágyakat a szennyeződésektől, csökkenti a károsodás valószínűségét és fenntartja az egyenletes teljesítményt. A különböző méretek és konfigurációk elérhetősége azt is jelenti, hogy különféle alkalmazásokhoz szabhatók, így sok iparágban sokoldalú választás lehet. Összességében a párnablokk golyóscsapágyak az erő, a könnyű használat és az alkalmazkodóképesség kombinációját kínálják, amelyek hozzájárulnak széleskörű alkalmazásukhoz és hatékonyságukhoz számos alkalmazásban.

NEM.	d[mm]	A[mm]	H[mm]	H2[mm]	J[mm]	L[mm]
P2BC 107-CPSS-DFH	36.513	40	47.6	93.6	127	169
P2BC 106-TPZM	34.925	40	47.6	93.6	127	169
P2BC 106-TPSS	34.925	40	47.6	93.6	127	169
P2BC 106-CPSS-DFH	34.925	40	47.6	93.6	127	169
P2BC 104-TPZM	31.75	40	47.6	93.6	127	169
P2BC 104-TPSS	31.75	40	47.6	93.6	127	169
P2BC 104-CPSS-DFH	31.75	40	47.6	93.6	127	169
P 45 TF	45	45	46.5	92	128	156
P 45 FM	45	45	46.5	92	128	156
P 1,3/4 TF	44.45	45	46.5	92	128	156
P2BL 107-WF-AH	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-WF	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-TF-AH	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-TF	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-RM	36.513	45.8	46.04	92.08	127	166.69
P2BL 107-FM	36.513	45.8	46.04	92.08	127	166.69
P2BL 106-WF	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-TF-AH	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-TF	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-RM	34.925	45.8	46.04	92.08	127	166.69
P2BL 106-FM	34.925	45.8	46.04	92.08	127	166.69
P2BL 104-WF-AH	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-WF	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-TF-AH	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-TF	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-RM	31.75	45.8	46.04	92.08	127	166.69
P2BL 104-FM	31.75	45.8	46.04	92.08	127	166.69
UCP 305	25	45	45	90	132.5	176
P 40 TF	40	43	43.6	86	120	148
P 40 FM	40	43	43.6	86	120	148
