A termék bemutatása

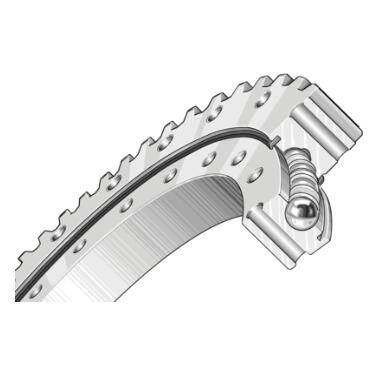

VA250309-N-VSP

Fő dimenziók és teljesítményadatok

d_i	235 mm	Furat átmérője
H	60 mm	Magasság
D_a	408,4 mm	Külső átmérő
D_{én ZT}	310 mm	Átmérő központosító külső gyűrű
	IT8	Átmérő központosító külső gyűrű tűrés
T	3 mm	Hossz központosító külső gyűrű
t	8 mm	Hossz központosító belső gyűrű
h_a	52,5 mm	Széles külső gyűrű
h_i	52,5 mm	a belső gyűrű magassága
	0,06 mm	Normál radiális hézag min.
	0,25 mm	Normál radiális hézag max.
	0,1 mm	Normál axiális hézag min.
	0,41 mm	Normál axiális hézag max.
≈m	29,5 kg	Súly

Méretek

D_i	308 mm	Belső átmérőjű külső gyűrű
d_a	310 mm	Külső átmérőjű belső gyűrű
n_i	24	Rögzítő furatok száma a belső gyűrűben
L_i	259 mm	Pitchcircle átmérőjű rögzítő furatok belső gyűrű
d_B	13 mm	Rögzítő furat
n_a	24	Rögzítő furatok száma a külső gyűrűben
L_a	359 mm	Pitchcircle átmérőjű rögzítő furatok külső gyűrű
F_{r zul}	99,100 N	Max. radiális terhelést rögzítő csavarok (súrlódó rögzítés)
d₀	400 mm	Kör átmérőjű hajtómű
m	5 mm	Áttételi modul
z	80	Fogak száma
b	52,5 mm	Szélesség áttétel
F_{z norma}	12,900 N	Max. fogerő gyökér fáradási ereje (1,2-es lökésfaktor mellett)
F_{z max}	18,800 N	Max. fogerő a fogtörés ellen (1,35-ös lökésfaktor mellett)

Hőmérséklet tartomány

T_min	-25 fok	Üzemi hőmérséklet min.
T_max	80 fok	Üzemi hőmérséklet max.

Számítási tényezők

C_a	255,000 N	Alapvető dinamikus teherbírás, axiális
C_0a	640,000 N	Alapvető statikus terhelés, axiális
C_r	232,000 N	Alap dinamikus teherbírás, radiális
C_0r	295,000 N	Alapvető statikus terhelhetőség, radiális

A forgógyűrűs csapágyak, más néven forgótányér-csapágyak, speciális forgócsapágyak, amelyeket úgy terveztek, hogy nagy terheléseket fogadjanak el, miközben lehetővé teszik a fix tengelyen történő egyenletes forgást. Egyik meghatározó jellemzőjük a nagy átmérőjük, amely lehetővé teszi jelentős radiális, axiális és nyomatéki terhelések egyidejű elviselését. A jellemzően kiváló minőségű acélból készült csapágyak bonyolult kialakításúak, amelyek gyakran tartalmaznak beépített fogaskerekeket, futópályákat és tömítőrendszereket. Ez különösen alkalmassá teszi őket olyan alkalmazásokhoz, amelyek nagy pontosságot és tartósságot igényelnek. Ezenkívül a forgógyűrűs csapágyak különböző méretekben és konfigurációkban testreszabhatók, hogy megfeleljenek az egyedi mérnöki követelményeknek, biztosítva az optimális teljesítményt különböző működési körülmények között.

A forgógyűrűs csapágyak előnye számos, elsősorban az a képességük, hogy megbízható mozgást biztosítanak igényes környezetben. Robusztus felépítésük lehetővé teszi, hogy ellenálljanak a szélsőséges hőmérsékleteknek és a kihívást jelentő körülményeknek, így ideálisak nehézgépekhez, darukhoz és kotrógépekhez. Ezenkívül a forgógyűrűk kialakítása csökkenti a súrlódást működés közben, ami növeli a hatékonyságot és meghosszabbítja az alkatrész élettartamát. A fogaskerekek közvetlenül a csapágyba való integrálása szükségtelenné teszi további fogaskerekek használatát az összeállításban, csökkentve a teljes tömeget és leegyszerűsíti a mérnöki tervezést. Emellett alacsony karbantartási igényük hozzájárul az alacsonyabb működési költségekhez, ami jelentős előny a folyamatos működésre támaszkodó iparágak számára.

A forgógyűrűs csapágyak széles körben alkalmazhatók a különböző iparágakban, bizonyítva sokoldalúságukat és hatékonyságukat. Az építőiparban darukban és kotrógépekben használják a sima és precízen szabályozott mozgások érdekében. A szélenergia szektorban a forgógyűrűk döntő szerepet játszanak a szélturbinák működésében, lehetővé téve a szükséges forgási mozgásokat az energiatermelés optimalizálásához. Ezenkívül gyakran megtalálhatók az anyagmozgató rendszerekben, a robotikában és még az orvosi berendezésekben is, ahol elengedhetetlen a pontos pozicionálás és a terheléskezelés. Az iparágak fejlődésével a forgógyűrűs csapágyak iránti kereslet folyamatosan növekszik, így ezek a modern mérnöki alkalmazások nélkülözhetetlen elemei.

NEM.	d[mm]	D[mm]	B[mm]
VLU200844-ZT	-	-	56
VLI200844-N-VSP-ZT	736	-	44.5
VLA201094-N-ZT	-	-	56
VLA200944-N-RL1	834	-	56
VLA200844-N-RL1	734	-	56
VSA200544-V-VSP	472	-	56
VA250309-N-VSP	235	-	60
VSA{0}}N-ZT	655	-	80
VLA200414-N-RL1	304	-	56
VLA200744-N-VSP-ZT	-	-	56
XSI140744-N	648	-	44.5
XSU140944	-	-	56
XI120288-N-ZT	216	-	34
XSI140644-N-RR	546	-	44.5
VLA200544-N-RL2	434	-	56
VLI200414-N-VSP-ZT	325	-	44.5
VLI200414-N-ZT	325	-	44.5
VLI200844-N-ZT	736	-	44.5
VLI200544-N-ZT	444	-	44.5
VLA{0}}N-VSP	534	-	56
